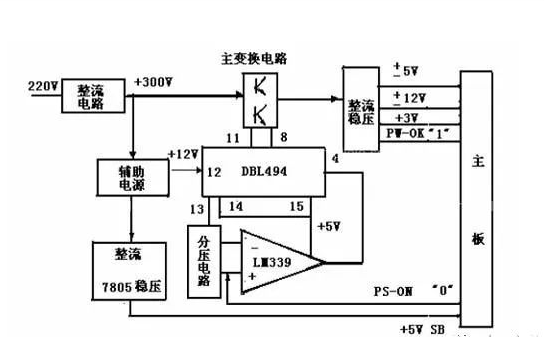

開關電源在很多年地方都可以看到，它是我們現代信息產業不可缺少的一種電源方式。開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源。本文主要為大家闡述一下開關電源原理圖及工作模式。

開關電源工作原理

　　在線性電源中，功率晶體管在工作，而線性電源中導致閉合或者是斷開的則是PWM開關電源，在閉合、斷開兩種的狀態之下，加上功率晶體管的電壓是比較小的，就會成產很大的電流，關閉開關電源的時候，則是反過來的，電壓大，而電流就會特別的小，而控制開關電源工作原理的控制器，就是為了能夠更好的保持穩定性，從而給人們的生活環境帶來安全。

開關電源工作模式

　　 顧名思義，開關電源就是利用電子開關器件（如晶體管、場效應管、可控硅閘流管等），
　　通過控制電路，使電子開關器件不停地“接通”和“關斷”，讓電子開關器件對輸入電壓進行脈沖調制，從而實現DC/AC、DC/DC電壓變換，以及輸出電壓可調和自動穩壓。
　　開關電源一般有三種工作模式：頻率、脈沖寬度固定模式，頻率固定、脈沖寬度可變模式，頻率、脈沖寬度可變模式。前一種工作模式多用于DC/AC逆變電源，或DC/DC電壓變換；后兩種工作模式多用于開關穩壓電源。另外，開關電源輸出電壓也有三種工作方式：直接輸出電壓方式、平均值輸出電壓方式、幅值輸出電壓方式。同樣，前一種工作方式多用于DC/AC逆變電源，或DC/DC電壓變換；后兩種工作方式多用于開關穩壓電源。
　　根據開關器件在電路中連接的方式，開關電源，大體上可分為：串聯式開關電源、并聯式開關電源、變壓器式開關電源等三大類。其中，變壓器式開關電源（后面簡稱變壓器開關電源）還可以進一步分成：推挽式、半橋式、全橋式等多種；根據變壓器的激勵和輸出電壓的相位，又可以分成：正激式、反激式、單激式和雙激式等多種；如果從用途上來分，還可以分成更多種類。
